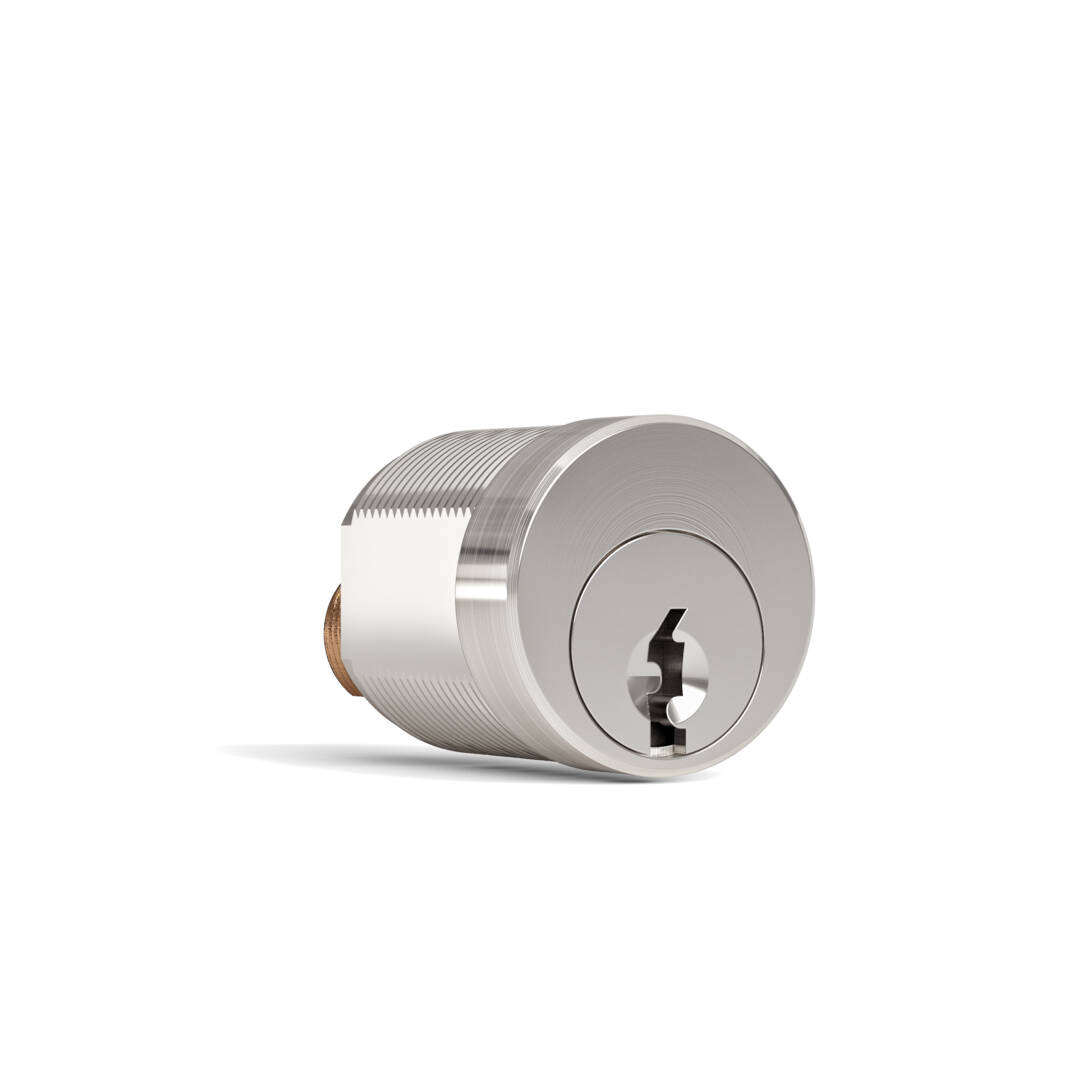

RONIS 1351-10

Nos serrures à came batteuse sont utilisées pour diverses applications telles que le verrouillage mécanique de disjoncteurs, d'onduleurs et de transformateurs utilisant des cellules Moyenne Tension. Elles sont généralement visibles sur le panneau de commande et prennent en charge la première phase et bien sûr la phase finale du processus d'interverrouillage. Notre gamme dédiée de serrures à came batteuse est compatible avec la plupart des équipements existants chez les industriels.

Avantages produit

  • Protéger les personnes et les équipements contre les risques moyenne et haute tensions mais aussi contre les mauvais fonctionnements
  • Notre gamme est 100% métal : coffrets en inox, barillets et clés en laiton pour une longue durée de vie, même en environnement agressif
  • Large choix de combinaisons de fermeture : 6 séries de clés avec plus de 81.000 combinaisons possibles pour assurer le plus haut niveau de sécurité dans les environnements sensibles
  • Fabriqué en France par le concepteur d'origine et avec le savoir-faire d'une équipe de personnes expérimentées
  • Facile à installer : pas de câblage
  • Gamme de produits complète et adaptable pour prendre en charge toutes vos applications et exigences futures

Caractéristiques techniques

Fonctionnalités

Information sur assemblageCette serrure de sécurité doit être installée par une personne compétente et qualifiée, après avoir lu et compris les instructions suivantes :
1 - Utilisez des fixations anti-effraction selon votre application (couple maximum de 5 Nm)
2 - Les serrures doivent être montées en un environnement non corrosif et compatible avec les indicateurs IP
3 - Couple maximum en tournant la clé : 5 Nm
4 - La clé ne doit pas être mise sous contrainte.
5 - Un mauvais alignement de la gâche ou en course du pêne peut provoquer un dysfonctionnement ou un blocage.
6 - Lubrifier le cylindre avec de la poudre graphite une fois le produit assemblé.
7 - En cas d'installation d'une serrure électromécanique, s'assurer que l'alimentation est coupée avant d'effectuer le câblage.
ApplicationsDisjoncteurs - Inverseurs - Transformateurs
Type d'assemblageApplique
Matière du cylindreLaiton
DriveM11 x 1
RotorM22 x 0.8 flat of 19
Quantités de canons1
Finition standardNickelé
Température maximum (celsius)85
Humidité relative maximum (%)90
Température de stockage maximum (celsius)85
Température minimum (celsius)-55
Température de stockage minimum (celsius)-55

Minerais provenant de zones de conflitCertificat à la demande
Essais sous chaleur humideDurée du test 6 jours 6 cycles (12h+12h)
T° : 25°C / 55°C Rel. Hum. = 95%
IEC 60068-2-30
Tests H2S SO2Niveau 21 jours C°=0.5ppm T°C=+25°C Rel Hum = 75%
Conforme à NF-ISO-EN-CEI 68-2-60 (12/1995)
Codification IKIK08
Conforme à IEC 60694 5.13.3
Conforme à IEC 227162
ISO13849 1:2015Nous, DOM, le fabricant, déclarons la conformité à la plupart des règles de la directive machines ISO 13849-1:2015 Sécurité des machines 2006/42/CE a été démontrée et est certifiée pour les composants détaillés ici et placés sur le marché.
ISO9001 : 2015Certifiée par les standards de qualité ISO 9001 / 2015
Durée de vie moyenne15000 si lubrifié
Résistance mécanique du pêne ou de la gâche60daN>>
Conforme à IEC 60947-3
REACHCertificat à la demande
ROHSCertificat à la demande
Brouillard salin240h
Conforme à IEC 68694
Résistance à la chute libreHauteur 1 mètre sur sol en béton - IEC 60068-2-2
Résistance à la torsion de la clé5 N.m
Résistance à l'arrachement du canon100 daN

Finition standardNickelé
Information sur assemblageCette serrure de sécurité doit être installée par une personne compétente et qualifiée, après avoir lu et compris les instructions suivantes :
1 - Utilisez des fixations anti-effraction selon votre application (couple maximum de 5 Nm)
2 - Les serrures doivent être montées en un environnement non corrosif et compatible avec les indicateurs IP
3 - Couple maximum en tournant la clé : 5 Nm
4 - La clé ne doit pas être mise sous contrainte.
5 - Un mauvais alignement de la gâche ou en course du pêne peut provoquer un dysfonctionnement ou un blocage.
6 - Lubrifier le cylindre avec de la poudre graphite une fois le produit assemblé.
7 - En cas d'installation d'une serrure électromécanique, s'assurer que l'alimentation est coupée avant d'effectuer le câblage.
Information sur l'entretienLe cylindre de la serrure d'interverrouillage ne doit pas être lubrifié avec de l'huile ou de la graisse. Veuillez utiliser de la poudre de graphite pour lubrifier le verrou.
Le verrouillage doit être inspecté tous les 6 mois. Ces contrôles de sécurité doivent comporter les éléments suivants :
1 - Absence de choc/dommage sur le produit
2 - Absence de corps étrangers dans le trou de serrure
3 - Fixations serrure OK
4 - Fixations gâches OK
5 - Les clés et les pênes ne peuvent être retirés que dans des conditions de fonctionnement sûres et correctes.
En cas de défaut détecté, veuillez contacter votre service d'assistance DOM le plus proche pour prendre les mesures nécessaires.
Poids net (kg)0.11

Produits complémentaires

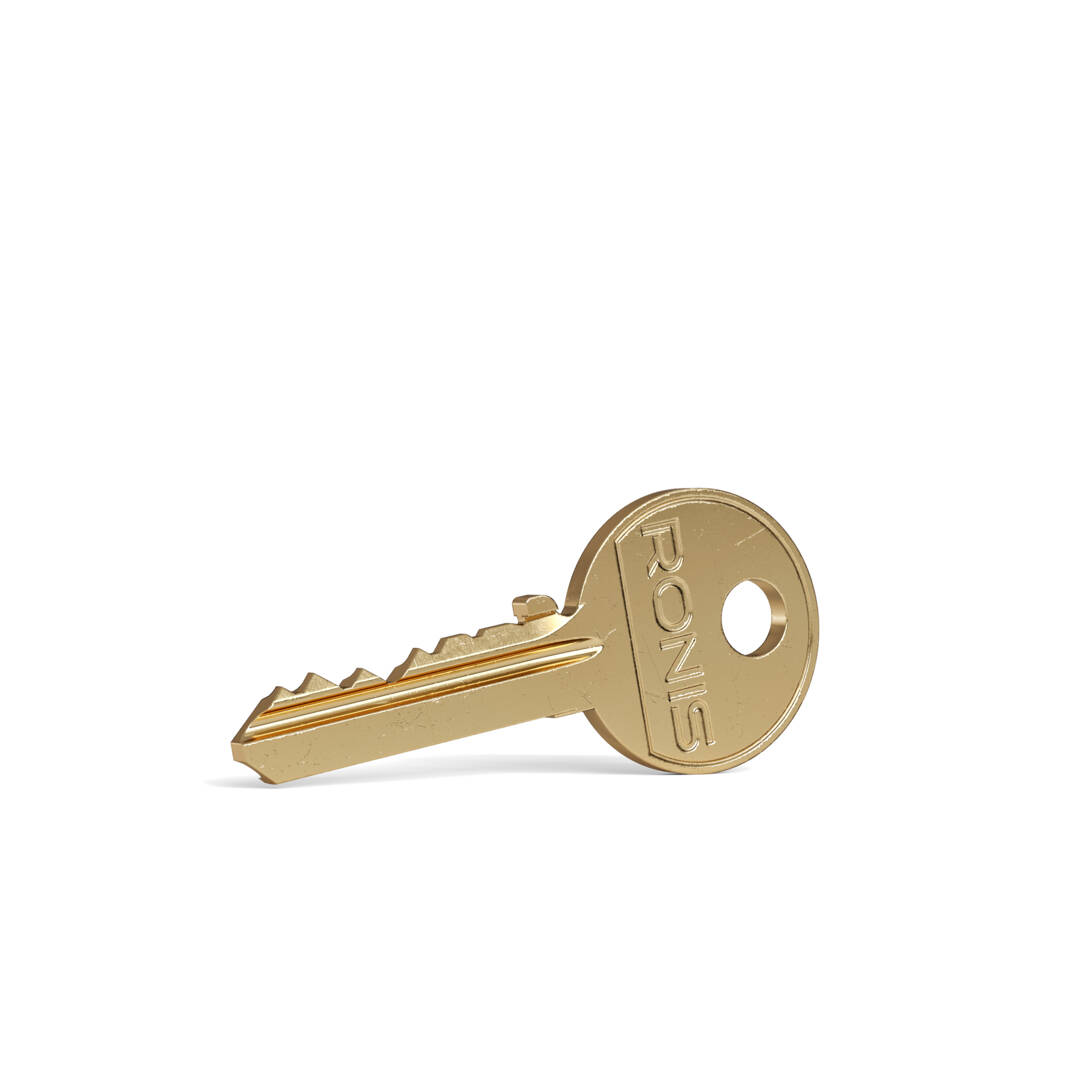

Clé standard

Clé standard

Standard Key

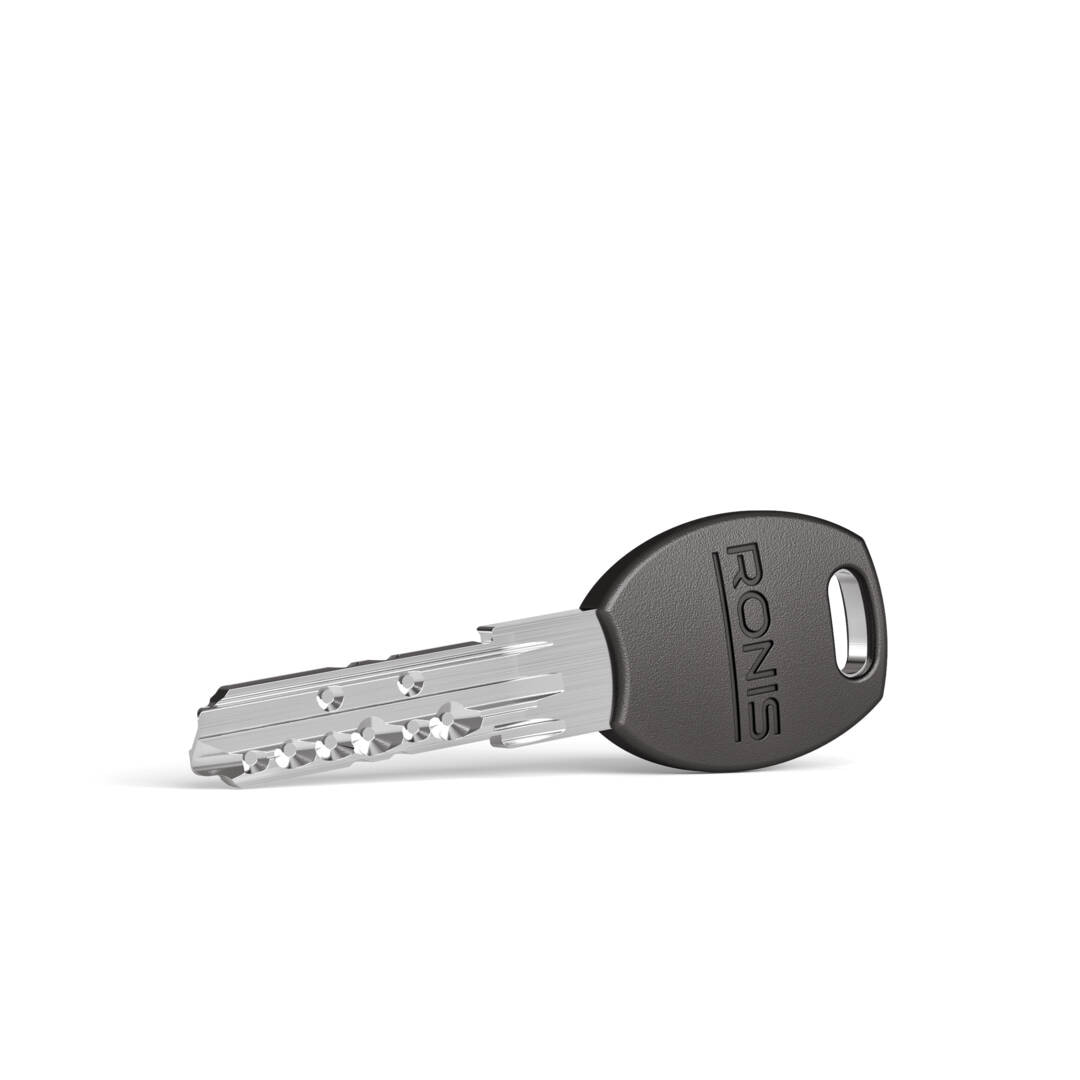

Clé haute sécurité

Clé haute sécurité

High Security key

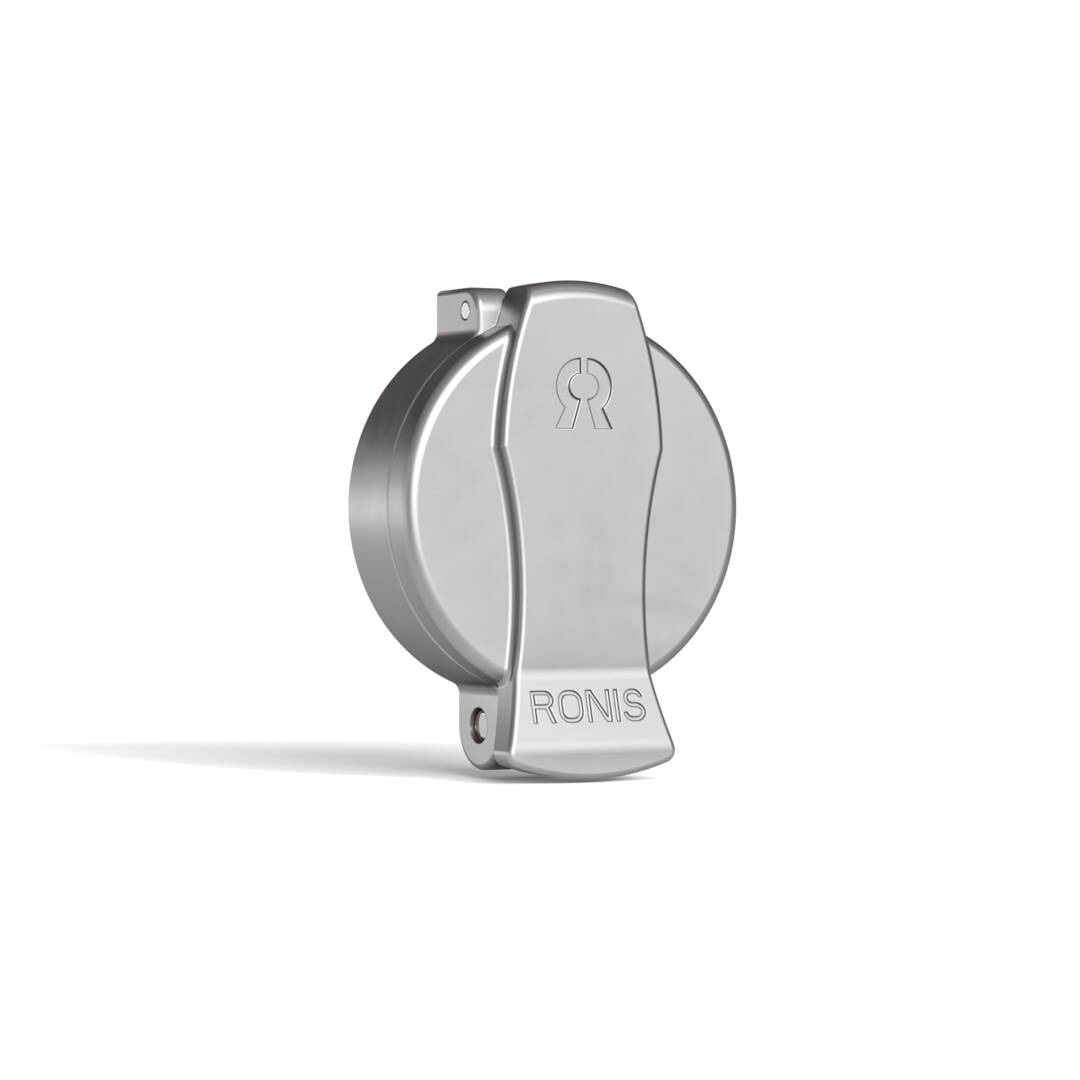

Obturateur de cylindre
