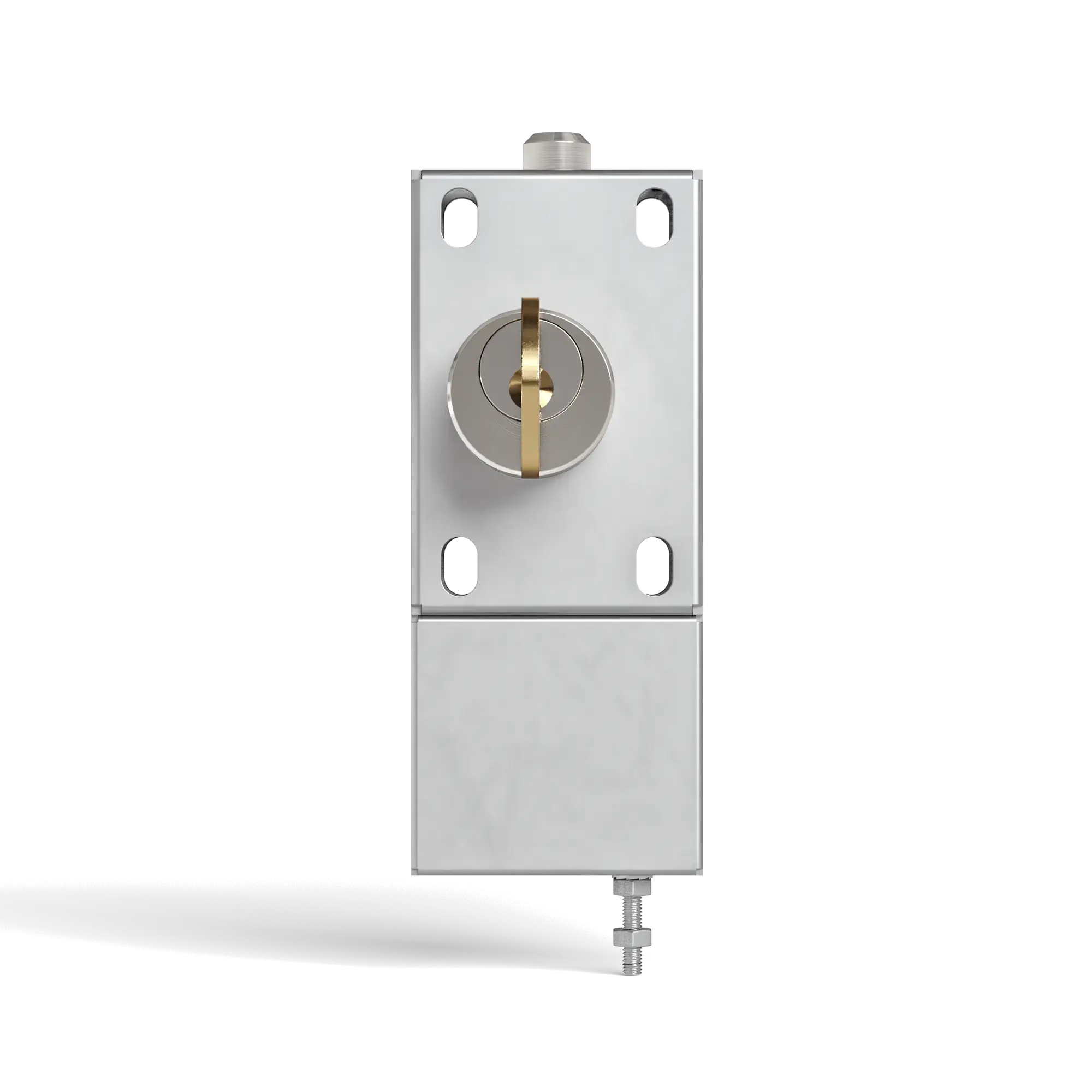

Wir bieten ein umfassendes Sortiment an elektrischen Bolzenverschlüssen von ELN mit Optionen hinsichtlich der Anzahl der Schlüssel, die zur Steuerung eines oder mehrerer Bolzen erforderlich sind. Unser Sortiment erfüllt die Anforderungen für einen oder zwei Zylinder, die einen Bolzen steuern und in der Regel zur Steuerung von Trennschaltern oder Erdungsschaltern verwendet werden. Wir bieten zwei Optionen hinsichtlich der Bolzenposition (Bolzen ein oder Bolzen aus) und der Ausgangsposition des Schlüssels (Schlüssel blockiert oder Schlüssel frei).
Schützen Sie Menschen und Geräte vor Gefahren durch Mittel- und Hochspannung, aber auch vor unsachgemäßer Bedienung.
Unser Sortiment besteht zu 100 % aus Metall: Boxen aus Edelstahl, Messingstiftzylinder und Messingschlüssel für eine lange Lebensdauer, selbst in aggressiver Umgebung.
Große Auswahl an Schließkombinationen: 6-Schlüssel-Serie mit mehr als 81.000 möglichen Kombinationen, um ein Höchstmaß an Sicherheit in sensiblen Umgebungen zu gewährleisten.
Hergestellt in Frankreich vom Originalhersteller und mit dem Know-how eines erfahrenen Teams.
Einfach zu installieren: keine Verkabelung erforderlich
Umfassendes und anpassungsfähiges Produktsortiment zur Unterstützung all Ihrer Anwendungen und zukünftigen Anforderungen
| Anwendungsbeschreibung | Trennschalter – Erdungsschalter |
| Montagetyp | Oberfläche |
| Riegelabstand (mm) | 12 |
| Zylinder Material | Messing |
| Gehäuseausführung | Roh |
| Quantität der Boltzen | 1 |
| Bolzen Optionen | 00: no option,01: M5 threaded bolt,02: M6 threaded bolt |
| Bolzen ausgefahren, Länge optinal | 18, 35 |
| Anzahl Zylinder | 1 |
| Standardfärbung | Nickel |
| Standardmaterial Körper | Edelstahl 304L |
| Maximale Betriebstemperatur (Celsius) | 85 |
| Maximale Feuchtigkeit (%) | 90 |
| Maximale Lagertemperatur (Celsius) | 85 |
| Minimale Betriebstemperatur (Celsius) | -55 |
| Minimale Lagertemperatur (Celsius) | -55 |
| Einhaltung von Konfliktmineralien | Zertifikat auf Anfrage |
| Kondensationsoption für feuchte Wärme | Testdauer 6 Tage 6 Zyklen (12 h + 12 h) >>T°: 25 °C / 55 °C Rel. Luftfeuchtigkeit = 95 % >>IEC 60068-2-33 |
| H2S SO2 Spray | Stufe 21 Tage C°=0,5 ppm T°C=+25 °C Relative Luftfeuchtigkeit = 75 % >>Entspricht NF-ISO-EN-CEI 68-2-60 (12/1995) |
| IK Coding | IK08 >>Entspricht IEC 60694 5.13.3 >>Entspricht IEC 227162 |
| ISO13849 1:2015 | Wir, DOM, der Hersteller, erklären, dass der Nachweis der Verwendung gemäß den meisten Bestimmungen der Norm ISO 13849-1:2015 „Sicherheit von Maschinen“ und der Maschinenrichtlinie 2006/42/EG für die hier aufgeführten und in Verkehr gebrachten Komponenten erbracht und zertifiziert wurde. |
| ISO9001 : 2015 | Zertifiziert nach den Qualitätsstandards ISO 9001 |
| Niederspannungsrichtlinie CE | Entspricht der Niederspannungsrichtlinie 2006/95/EG |
| Mittlere Zeit bis zum Ausfall | 15000 bei Schmierung |
| Mechanische Widerstandsfähigkeit des Riegels oder des Schlosses | 60 daN >>Entspricht IEC 60947-3 |
| REACH | Zertifikat auf Anfrage |
| ROHS | Zertifikat auf Anfrage |
| Salznebelsprüh | 240 h >>Entspricht IEC 68694 |
| Widerstandsfähigkeit gegen freien Fall | Höhe 1 m auf Betonboden – IEC 60068-2-2 |
| Widerstandsfähigkeit gegen Schlüsselverdrehung | 5 N.m |
| Widerstandsfähigkeit gegen Zugkraft | 100 daN |
| Standardfärbung | Nickel |
| Standardmaterial Körper | Edelstahl 304L |
| Riegelabstand (mm) | 12 |
| Bolzen ausgefahren, Länge optinal | 18, 35 |
| Spannungsbereich | Max 230V |
| Spannungstyp | AC |
| Stromstärke | Nominal 5A - Thermal 6A |
| Montageinformationen | Dieses Sicherheitsschloss sollte von einer kompetenten und qualifizierten Person installiert werden, nachdem die folgenden Anweisungen gelesen und verstanden wurden.: >>1 - Verwenden Sie je nach Anwendung manipulationssichere Befestigungen (maximales Drehmoment 5 N.m) >>2 - Die Schlösser sollten in einer nicht korrosiven Umgebung montiert werden und mit IP-Indikatoren kompatibel sein. >>3 - Maximales Drehmoment beim Drehen des Schlüssels: 5 N.m >>4 - Der Schlüssel sollte keiner Belastung ausgesetzt werden. >>5 - Eine schlechte Ausrichtung des Schlagbolzens oder im Verlauf des Bolzens kann zu Fehlfunktionen oder Blockierungen führen.. >>6 - Schmieren Sie den Zylinder mit CK Dry Power Graphite, sobald das Produkt zusammengebaut ist.. >>7 - Bei der Installation eines elektromechanischen Schlosses ist vor der Verkabelung sicherzustellen, dass die Stromversorgung ausgeschaltet ist. |
| Informationen zur Wartung | Der Verriegelungszylinder darf nicht mit Öl oder Fett geschmiert werden. Bitte verwenden Sie CK Dry Powder Graphite zum Schmieren des Zylinders. Die Verriegelung muss alle 6 Monate überprüft werden. Diese Sicherheitsinspektionen sollten Folgendes umfassen: >>■ Keine Erschütterungen/Beschädigungen am Produkt >>■ Keine Fremdkörper im Schlüsselloch >>■ Befestigung des Schlosses in Ordnung >>■ Befestigung der Schließbleche in Ordnung >>■ Die Schlüssel und der Schlossbolzen können nur unter den richtigen Sicherheitsbedingungen entfernt werden. Bei Feststellung eines Defekts wenden Sie sich bitte an die nächstgelegene RONIS-Supportabteilung, um die erforderlichen Maßnahmen zu ergreifen. |
| Kabel Output | Querschnitt 0,5 mm² |
| Stromkabeltyp | Schwarz: häufig / Grau: NF / Blau: NEIN |
| Nettogewicht (kg) | 0.24 |
